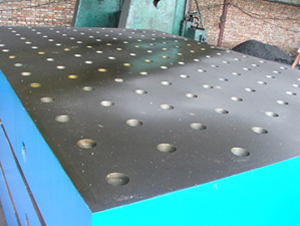

管子平板加工的一項新工藝，它是根據法蘭螺孔轉角數據，用在法蘭平面上劃線的方法，使用法蘭定規、鑄鐵平板，水平尺、角度尺、重墜等工具，將管子按_的要求放在平臺上進行法蘭定位工作 、技術要求 1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、平板的鑄造表面應_型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
4、管子平板應采用_細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的_允許值為5um。
6、平板工作面的平面度公差見表2的規定。
7、平板工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。若有爭議，按接觸點面積的比率為評定依據。
8、對不便采用涂色對研檢驗的平板工作面應檢驗其平面的波動量。
