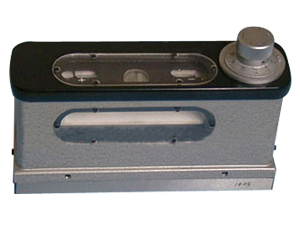

合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V形工作面的底座等主要部件組成。該儀器廣泛應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備按裝位置的正確度。





合像水平儀使用是這樣的，首先，測量之前將軸頸擦干凈，將合像水平儀刻度調整到5毫米位置，旋鈕刻度調整至“0”位。測量時先將調整旋鈕那一側放到前面，先看水平儀上面的兩個水泡，水泡旁邊有“+”“?”水泡偏“+”，_將旋鈕向“+”方向調整，調整到中間的兩個半圓的水泡合成一個完整的水泡的時候，進行讀數，記錄。將旋鈕的讀數恢復至“0”。 然后將調整旋鈕那一側放到后面，同樣操作，得出數據記錄。


計算：將兩次測量的數據相減的_值除以2，_是揚度值。揚度方向的確定：測量的兩個數據，以“5”為數軸的“0”位。大于“5”的數據的旋鈕方向_是揚度方向！
