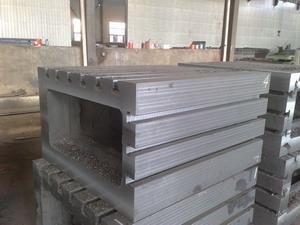

鑄鐵方箱的材質:采用_灰鑄鐵HT200-250,按JB/T3411.56-99標準制造。鑄鐵檢驗方箱經過兩次人工退火處理,_去除內應力,鑄件結構穩定,不易變形。
鑄鐵方箱用途:方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵制成的具體6個工作面的空腔正方體,其中一個工作面上有V型槽。方箱檢定的環境條件:常溫、常濕。
鑄鐵方箱要求:方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆,棱邊倒角。在方箱內壁應有標牌,并標有規格尺寸,級別出廠編號、制造廠名稱。
鑄鐵方箱精度:對于刮研制方箱除檢定平面度外,還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級、2級不少于25點;3級不少于20點。
鑄鐵方箱檢定方法對于邊長為300mm及以下的方箱,檢定時在方箱被檢面的兩端各放置1mm的量塊,把刀口尺放在量塊工作面上,然后在其各被檢點處用量塊試塞,當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其_值,當誤差方向不一致時取其_正差與_負差_值之和,為該受檢面平面的平面度。
